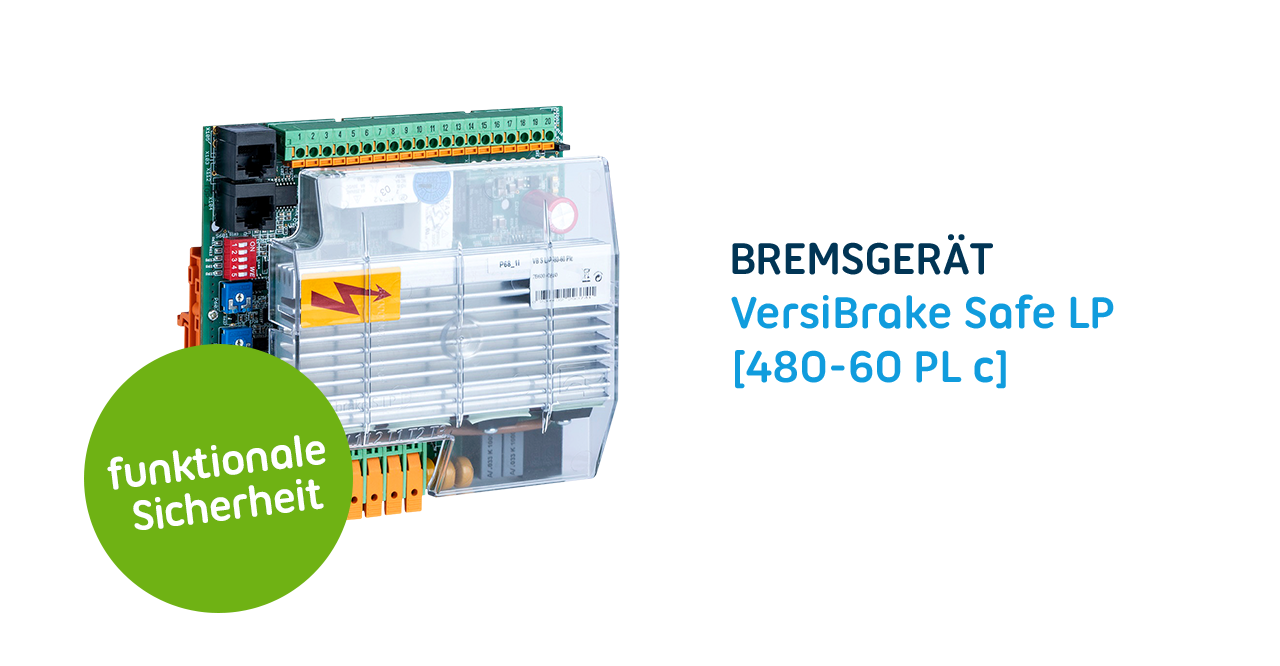

Das Bremsgerät VersiBrake Safe LP 480-60 PL c - Funktionale Sicherheit kombiniert mit selbstoptimierendem Bremsvorgang
Das Bremsgerät ermöglicht innerhalb von maximal drei Bremsungen eine optimale Bremszeitregelung. Das TÜV-zertifizierte Bremsgerät VersiBrake LP 480-60 PL c (Leiterplattenausführung) von PETER electronic ist das besonders kompakte Modell für den dezentralen Einbau in die Schalttafel der Maschine. Das VersiBrake LP 480-60 PL c ist optimal für den Einsatz in der Holzbearbeitung, für Mischer und Siebmaschinen geeignet sowie für Anlagen die mit einer Sicherheitstüre ausgestattet sind. Die Sicherheitsfunktionen entsprechenden den Anforderungen der Prüfgrundlagen (Kat.2/ PLc nach EN ISO 13849-1, SIL 1 nach EN 61800-5-2/EN 61508) und können in Anwendungen bis PL c und SIL 1 eingesetzt werden. Das Bremsgerät ist besonders für Motor-Antriebe geeignet, die aus Sicherheitsgründen und wirtschaftlichen Aspekten zuverlässig stillgesetzt werden müssen. Zudem wartet das neue Bremsgerät mit einer Motortemperaturüberwachung und einem thermischem Geräteschutz auf, sowie einer Parametrierung mittels CANopen-Schnittstelle - ein besonderes Plus, das in dieser Geräteklasse die Ausnahme bildet.
Thermischer Geräteschutz - Motortemperaturüberwachung - Not Stopp Funktion -
Alles drin - Alles inklusive
Das neue VersiBrake Safe LP 480-60 PL c hält sämtliche leistungs- und sicherheitsrelevanten Gerätewerte eines Motors unter Kontrolle, damit alle Komponenten beim Bremsen maximal geschont werden und eine höchste Betriebssicherheit gewährleistet werden kann.
Dabei werden die europäischen DIN-Normen (DIN EN ISO 13849-1:2016-06 / DIN EN 61508-1:2011-02) für die Sicherheit von Holzbearbeitungsmaschinen erfüllt. Zu den Sicherheitsfunktionen zählen beispielsweise, dass ein unbeabsichtigtes, störungsbedingtes Anlaufen verhindert wird, das überwachte bzw. gesteuerte Stillsetzen, die Ansteuerung der (Schutz-) Türverriegelung oder auch die externe Stillstandsüberwachung mit intelligenter Stillstandserkennung.
Natürlich sind die Bremsgeräte mit Sensoren zur Motortemperaturüberwachung und Erstellung eines thermischen Geräteabbilds ausgestattet. Dank Geräteschutz werden auch Kühlkörper und Geräteinnentemperatur überwacht. Diese Sicherheitsfunktionen garantieren zusammen mit der Motortemperaturüberwachung die erhöhte Sicherheit für Geräte und Betriebsumgebung. Es kann ein Motortemperaturschalter, ein Motor-PTC, ein Motor KTY84 oder ein PT1000 angeschlossen werden.
Ein zusätzliches Bremsschütz ist bei diesem Bremsgerät überflüssig
Durch einen Verriegelungskontakt ist während der Bremsphase das Einschalten des Motorschützes nicht möglich. Eine integrierte Auswerteschaltung erkennt den Motorstillstand. Der Bremsstrom wird abgeschaltet und der Stillstand über einen zwangsgeführten Relaiskontakt nach außen gegeben.
Das VersiBrake Safe LP 480-60 PL c erkennt die unterschiedlichsten Störungen. Alle Störungen, die einen sicheren Motorbetrieb nicht mehr ermöglichen, führen zu einer Einschaltverriegelung und werden gleichzeitig über den überwachten zwangsgeführten Relaiskontakt "Gerätestörung" ausgegeben. Über eine CAN-Schnittstelle mit CAN-Open Protokoll können Geräteparameter und Meldungen mit einer übergeordneten Steuerung ausgetauscht werden. Somit lässt sich das VersiBrake Safe LP 480-60 PL c perfekt in verschiedene Geräteumgebungen integrieren und alles bleibt unter Kontrolle.
Das Bremsgerät mit zahlreichen On-Board-Funktionen
Die erwähnten Sicherheitsfunktionen prädestinieren das Bremsgerät mit Motortemperaturüberwach-ung für den Einsatz von zahlreichen Bearbeitungsmaschinen, wie Fräsen, Hobel, Sägen, Bürsten und Schleifmaschinen. Aber auch weitere Maschinen in Industrie und Haustechnik, zum Beispiel Siebmaschinen, Zentrifugen, Rüttler oder Lüfter werden durch das VersiBrake Safe LP 480-60 PL c zuverlässig überwacht und gebremst. Neben der CAN-Schnittstellen gibt es weitere Kommunikationseinstellungen und individuelle Anpassungen für ein kontrolliertes Bremsen. Weitere On-Bord-Funktionen stellen beispielsweise sicher, dass das Bremsgerät die elektrischen Daten des angeschlossenen Motors kontrolliert und darauf die optimale Bremszeit bzw. den benötigten Bremsstrom abstimmt.
Weitere Eigenschaften:
- Microcontroller gesteuert
- 6-fach einstellbarer Motornennstrom
- 4 verschiedene Bremsmodi einstellbar
- Werksseitige Soll-Bremszeit von 8 sec. (Bremsstrom regelt anhängig von der Zeit)
- Intelligente Überwachungs- und Steuerungsfunktionen
- Performance Level c / SIL 1 gemäß DIN EN ISO 13849-1:2016-06 / DIN EN 61580-1:2011-02
- Bremsgerät mit Geräteschutz optimiert automatisch den Bremsvorgang
- Verringerung mechanischer Belastung beim Bremsen (<- ersetzt ganzen Satz!)
- Integrierte Überbrückungsrelais
- Gleichstrombremse mit gesteuerter Thyristorbrücke
- Integriertes Bremsschütz
- Schutzart IP 00
- CAN-Schnittstellen
- Effiziente und schnelle Inbetriebnahme durch selbstoptimierenden Bremsvorgang
- Unterstützung der Energieeffizienzklassen IE1, IE2 und IE3
- TÜV Zertifizierung
