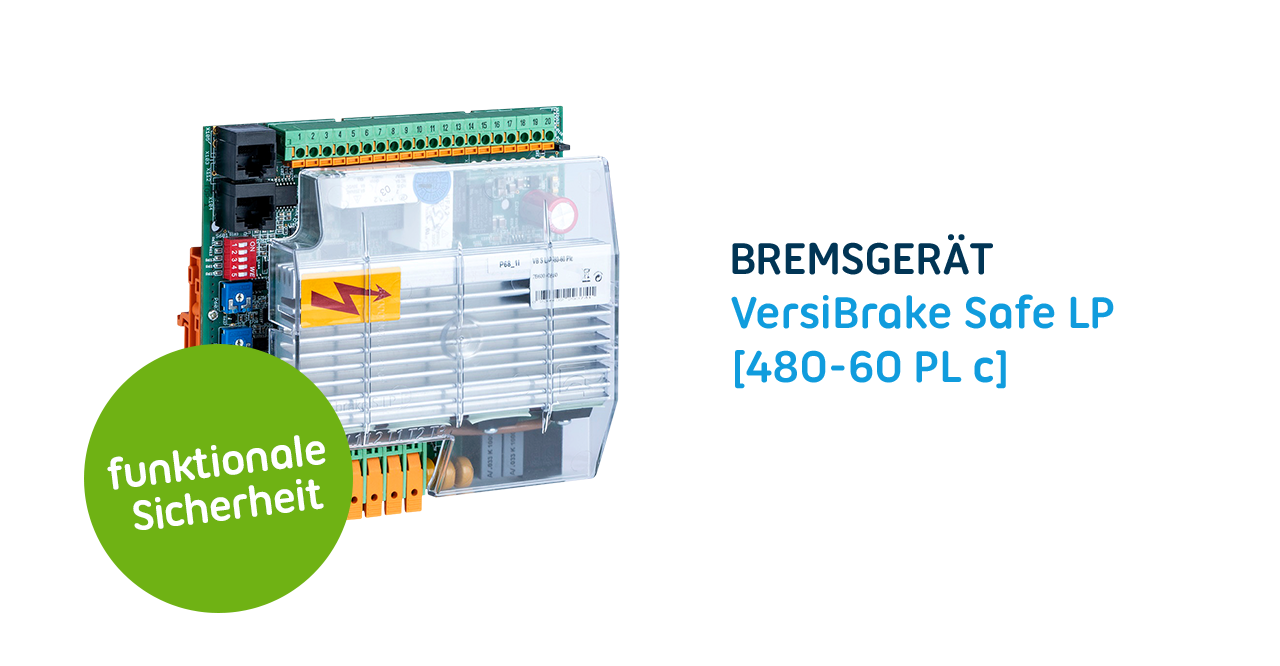

Das Bremsgerät VersiBrake Safe LP 480-60 PL c - Funktionale Sicherheit kombiniert mit selbstoptimierendem Bremsvorgang

Das Bremsgerät ermöglicht innerhalb von maximal drei Bremsungen eine optimale Bremszeitregelung. Das TÜV-zertifizierte Bremsgerät VersiBrake LP 480-60 PL c (Leiterplattenausführung) von PETER electronic ist das besonders kompakte Modell für den dezentralen Einbau in die Schalttafel der Maschine. Das VersiBrake LP 480-60 PL c ist optimal für den Einsatz in der Holzbearbeitung, für Mischer und Siebmaschinen geeignet, sowie für Anlagen die mit einer Sicherheitstüre ausgestattet sind. Die Sicherheitsfunktionen entsprechen den Anforderungen der Prüfgrundlagen (Kat.2/ PLc nach EN ISO 13849-1, SIL 1 nach EN 61800-5-2/EN 61508) und können in Anwendungen bis PL c und SIL 1 eingesetzt werden. Das Bremsgerät ist besonders für Motor-Antriebe geeignet, die aus Sicherheitsgründen und wirtschaftlichen Aspekten zuverlässig stillgesetzt werden müssen. Zudem wartet das neue Bremsgerät mit einer Motortemperaturüberwachung und einem thermischen Geräteschutz auf, sowie einer Parametrierung mittels CANopen-Schnittstelle - ein besonderes Plus, das in dieser Geräteklasse die Ausnahme bildet.

Thermischer Geräteschutz - Motortemperaturüberwachung - Not Stopp Funktion - Alles drin - Alles inklusive

Das neue VersiBrake Safe LP 480-60 PL c hält sämtliche leistungs- und sicherheitsrelevanten Gerätewerte eines Motors unter Kontrolle, damit alle Komponenten beim Bremsen maximal geschont werden und eine höchste Betriebssicherheit gewährleistet werden kann. Dabei werden die europäischen DIN-Normen (DIN EN ISO 13849-1:2016-06 / DIN EN 61508-1:2011-02) für die Sicherheit von Holzbearbeitungsmaschinen erfüllt. Zu den Sicherheitsfunktionen zählen beispielsweise, das Verhindern von unbeabsichtigten, störungsbedingten Wiederanlauf, das überwachte bzw. gesteuerte Stillsetzen, die Ansteuerung der (Schutz-) Türverriegelung oder auch die externe Stillstandsüberwachung mit intelligenter Stillstandserkennung.

Natürlich sind die Bremsgeräte mit Sensoren zur Motortemperaturüberwachung und Erstellung eines thermischen Geräteabbilds ausgestattet. Dank integriertem Geräteschutz werden auch Kühlkörper und Geräteinnentemperatur überwacht. Diese Sicherheitsfunktionen garantieren zusammen mit der Motortemperaturüberwachung die erhöhte Sicherheit für Geräte und die Betriebsumgebung. Es kann ein Motortemperaturschalter, ein Motor-PTC, ein Motor KTY84 oder ein PT1000 angeschlossen werden.

Ein zusätzliches Bremsschütz ist bei diesem Bremsgerät überflüssig

Durch einen Verriegelungskontakt ist während der Bremsphase das Einschalten des Motorschützes nicht möglich. Eine integrierte Auswerteschaltung erkennt den Motorstillstand. Der Bremsstrom wird abgeschalten und der Stillstand über einen zwangsgeführten Relaiskontakt nach außen gegeben.

Das VersiBrake Safe LP 480-60 PL c erkennt die unterschiedlichsten Störungen. Alle Störungen, die einen sicheren Motorbetrieb nicht mehr ermöglichen, führen zu einer Einschaltverriegelung und werden gleichzeitig über den überwachten, zwangsgeführten Relaiskontakt "Gerätestörung" ausgegeben. Über eine CAN-Schnittstelle mit CAN-Open Protokoll können Geräteparameter und Meldungen mit einer übergeordneten Steuerung ausgetauscht werden. Somit lässt sich das VersiBrake Safe LP 480-60 PL c perfekt in verschiedene Geräteumgebungen integrieren und alles bleibt unter Kontrolle.

Das Bremsgerät mit zahlreichen On-Board-Funktionen

Die erwähnten Sicherheitsfunktionen prädestinieren das Bremsgerät mit Motortemperaturüberwachung für den Einsatz von zahlreichen Bearbeitungsmaschinen, wie Fräsen, Hobel, Sägen, Bürsten und Schleifmaschinen. Aber auch weitere Maschinen in Industrie und Haustechnik, zum Beispiel Siebmaschinen, Zentrifugen, Rüttler oder Lüfter werden durch das VersiBrake Safe LP 480-60 PL c zuverlässig überwacht und gebremst. Weitere On-Bord-Funktionen stellen beispielsweise sicher, dass das Bremsgerät die elektrischen Daten des angeschlossenen Motors kontrolliert und darauf die optimale Bremszeit bzw. den benötigten Bremsstrom abstimmt.

Die wichtigsten Merkmale im Überblick

Das Bremsgerät VersiBrake Safe LP 480-60 PL c als elektrisches Betriebsmittel zum Einsatz in industriellen Anlagen: Die Geräte sind für den Einsatz in Maschinen zur Abbremsung von Schwungmassen an Antrieben mit Drehstrommotoren der Wirkungsgradklassen IE1, IE2 und IE3 (IE4 in Vorbereitung) konzipiert. Ausgelegt ist das VersiBrake Safe LP 480-60 PL c für Asynchronmotoren mit Motornennleistungen von 4,5 bis 15KW. Erhältlich als kompakte Leiterplattenausführung für den Schaltschrankeinbau.

Die bevorzugten Einsatzbereiche sind:

• Anlagen mit Sicherheitstüren
• Vibrationssiebmaschinen
• Mischer
• Holzbearbeitungsmaschinen
• Schleifmaschinen

Das Bremsgerät ist mit folgenden Funktionen ausgestattet:

• Verhinderung eines unbeabsichtigten, störungsbedingten Anlaufens
• Überwachtes, gesteuertes Stillsetzen
• Ansteuerung für eine Türverriegelung
• Externe Stillstandüberwachung
• Hochlauferkennung
• Not-Stopp-Funktion

Weitere Eigenschaften:

• Microcontroller gesteuert
• stillstandsabhängige Bremsung mit Bremszeitoptimierung
• sicherheitsgerichtetes Motorstillstandsrelais (Schutztürverriegelung)
• sicherheitsgerichtetes Verriegelungsrelais
• Überwachung der Stillsetzzeit
• NOT-STOPP-Funktion um Stillsetzzeiten <1s zu erreichen
• Werksseitige Soll-Bremszeit von 8 sec. (Bremsstrom regelt abhängig von der Zeit)
• Intelligente Überwachungs- und Steuerungsfunktionen
• Performance Level c / SIL 1 gemäß DIN EN ISO 13849-1:2016-06 / DIN EN 61580-1:2011-02
• Bremsgerät mit thermischem Überlastschutz und Motortemperaturüberwachung
• Verringerung mechanischer Belastung beim Bremsen
• Gleichstrombremsung mit gesteuerter Thyristorvollbrücke bis 60A
• kein zusätzliches Bremsschütz erforderlich
• Schutzart IP 00
• Ansteuerung der Leistungsschütze bei Y-△- Anlauf
• Parametrierung via CAN-BUS
• Effiziente und schnelle Inbetriebnahme durch selbstoptimierenden Bremsvorgang
• Unterstützung der Energieeffizienzklassen IE1, IE2 und IE3
• TÜV Zertifizierung
