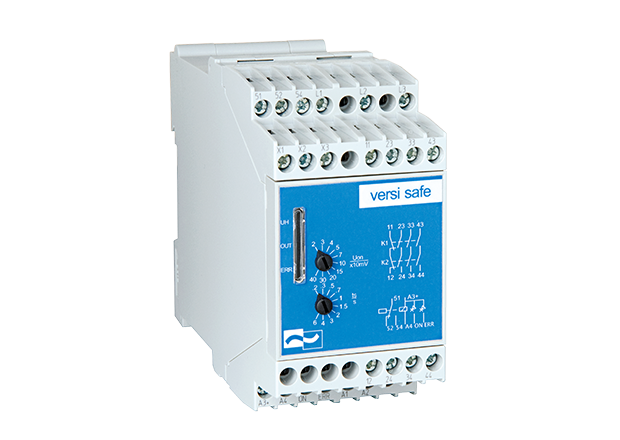

Drehzahlwächter
VersiSafe, 24VDC

Merkmale

• SIL 3 nach DIN EN 61508 und DIN EN 61511
• SIL CL 3 nach EN 62061
• Performance Level e nach DIN EN ISO 13849 -1
• Sicherheitskategorie 4 nach DIN EN 954 -1
• keine externen Initiatoren notwendig
• drehrichtungsunabhängig
• Aderbrucherkennung im Meßkreis
• zwangsgeführte Sicherheitsausgangskontakte: 3 Schließer,
• 1 Öffner für AC 250V
• einstellbare Spannungsschwelle
• einstellbare Stillstandszeit
• LED-Anzeigen für Motorstillstand, Aderbruch und Betriebsspannung
• Geeignet zum Einsatz mit Frequenzumrichtern
• 45mm Baubreite
• Motornennspannung bis 690V

Funktionen

• sichere Stillstandserkennung bei
• 3- und 1-phasigen Elektromotoren
• Erkennung des Motorstillstandes durch
• Messung der Remanenzspannung
• redundante Messung über 2 unabhängige Kanäle
• flexible Anpassung an verschiedenste
• Motoren und Anwendungen

Sicherheitstechnische Kenndaten

• Ergebnisse nach EN ISO 13849-1:
• Sicherheitskategorie: 4
• Performance Level: e
• MTTF_d: 93a
• DC_avg: 99,0%
• d_op: 365 Tage/Jahr
• h_op: 24 Stunden/Tag
• t_Zyklus: 28,8E+0,3s/Zyklus = 1 /8 Stunden
• Ergebnisse nach IEC EN 62061 / IEC EN 61508:
• SIL CL: 3 IEC EN 62061
• SIL 3 IEC EN 61508
• HFT: 1 (Hardware-Fehlertoleranz)
• DC_avg: 99,0%
• SFF 99,7%
• PFH_D: 4,10E-10 h_-1

Bevorzugte Einsatzgebiete

• Sichere Erkennung des Stillstandes für:
• Sicherheitsstromkreise nach IEC/EN 60204 in Anlagen mit gefährlichen Maschinenteilen (z.B. Freigabe von Schutzeinrichtungen)
• Vermeidung von Maschinenschäden (unerwarteter Lauf)
