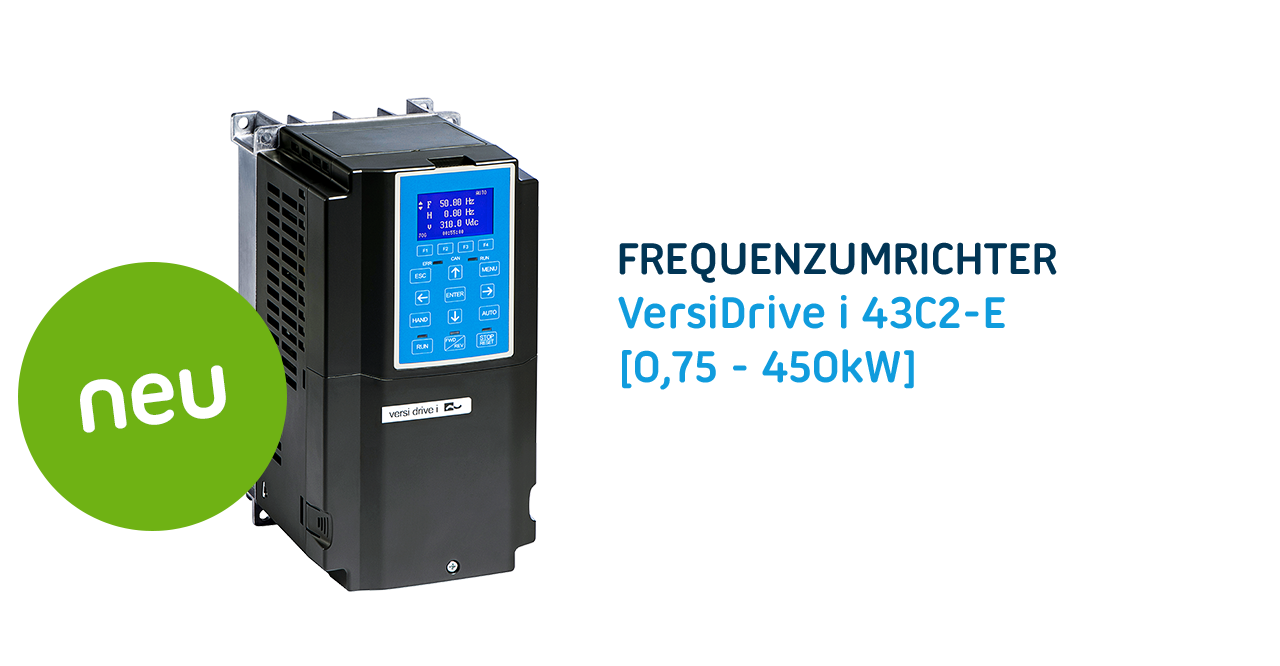

Die C2-Serie – 3-Phasen Frequenzumrichter mit leistungsstarken Funktionen und hoher Effizienz

Mit den Frequenzumrichtern der Serie VersiDrive i C2 bietet Peter Electronic eine hocheffiziente Lösung für alle Arten von Antriebsanwendungen an. Alle Geräte sind für den Anschluss an einen 3-phasigen Motor ausgelegt. Für den Leistungsbereich 0,75 bis 75 kW sind die Geräte mit einer Versorgungspannung von 230 V, für den Leistungsbereich 0,75 bis 450 kW mit einer Versorgungspannung von 400 V erhältlich. Die Antriebe verfügen über eine hochgenaue Drehzahl-, Drehmoment- und Lageregelung für Synchron- und Asynchronmotoren mit und ohne Impulsgeber. Zukunftsweisende Eigenschaften wie modularer Aufbau, schnelles Ansprechverhalten, Drehmomentregelung über 4 Quadranten mit Begrenzung, integrierte SPS-Funktion, schneller Datenaustausch, CANopen-Master/Slave-Erweiterung und zwei RJ45-Kommunikationsanschlüsse garantieren eine hohe Flexibilität und Kompatibilität. Individuell belegbare Digitaleingänge und eine über Zwischenpunkte frei einstellbare Anlaufkurve ermöglichen einen passgenauen Zuschnitt auf die jeweiligen Erfordernisse. Steckplätze für zusätzlich erhältliche Impulsgeberkarten, E/A-Erweiterungskarten, Relaiskarten, externe 24-V-Spannungsversorgung und Kommunikationskarten runden den Funktionsumfang ab.

Zahlreiche integrierte Funktionen reduzieren Kosten und Aufwand

Für spezielle Industrieanwendungen vorkonfigurierte Makros können direkt aufgerufen werden, was Zeit und Kosten beim Engineering spart. So stehen zum Beispiel Anwendungen für Kompressoren, Lüfter, Pumpen und Klimageräte zur Verfügung, die auch weiterhin spezifische Anpassungen einzelner Parameter an das Projekt erlauben – diese Anpassungen stehen aber in keinem Verhältnis zum Aufwand einer kompletten Neukonfiguration. Darüber hinaus ermöglichen die in Gruppen zusammengefassten Parameter eine funktionsbezogene Einstellung der Werte. Der Frequenzumrichter VersiDrive i C2 ist so konstruiert, dass er sich ausgezeichnet für den Einsatz in unterschiedlichsten Umgebungen eignet. Neben der integrierten Zwischenkreisdrossel zur Unterdrückung von Harmonischen verfügen die Geräte über ein zuschaltbares integriertes EMV-Filter, eine normkonforme Beschichtung der Leiterplatten, eine galvanische Trennung der elektronischen Komponenten des Frequenzumrichters vom Kühlsystem zur reduzierten Wärmeentwicklung und Zertifizierungen gemäß aller gängigen Normen.
Ein weiterer Pluspunkt ist die Personensicherheit durch die integrierte Sicherheitsfunktion STO für eine sichere Drehmomentabschaltung, sodass hier der Aufwand für zusätzlich anzuschließende Schaltschütze von externen Sicherheitseinrichtungen entfällt. Auch der Schutz des Antriebs vor mechanischen Schäden wird von Peter Electronic nicht vernachlässigt. Hierzu dient die Bremsenergierückgewinnung, die den Motor im Falle eines Netzausfalls geführt bis zum Stillstand abbremst. Sollte die Netzspannung während des Bremsvorgangs wieder bereitstehen, beschleunigt der Motor erneut auf die Sollfrequenz.

Kontaktfreudig bei der Netzwerkanbindung

Die Frequenzumrichter der VersiDrive i C2 Serie können über zahlreiche Netzwerke bequem überwacht und gesteuert werden. Für die wichtigsten Netzwerke und Übertragungsprotokolle, wie Modbus®/RTU, Modbus®/TCP, Profibus, CANopen, DeviceNet®, EtherNet/IP stehen Optionskarten zur Verfügung. Über die CANopen-Master-Funktion lassen sich bis zu 8 Slaves steuern. Standardmäßig wird die Modbus-Kommunikation über die RJ45-Anschlüsse unterstützt.

Komfortable Plattform für das Management von Antriebssystemen

Peter Electronic stellt eine Software zum Download bereit, die zur schnellen Inbetriebnahme, Parameterbearbeitung und Überwachung des laufenden Betriebs, z. B. mit einem Echtzeit-Oszilloskop, Trendverläufen usw. dient und dem Anwender eine komplette Bedienplattform zur einfachen Steuerung und Überwachung über einen PC bietet.

Direkt am Gerät sorgt eine abnehmbare LCD-Bedieneinheit mit einer 3-zeiligen Displayanzeige für den optimalen Überblick. Sie ist mit einer Echtzeituhr ausgestattet, einfach und intuitiv zu bedienen und ermöglicht ebenfalls diverse Änderungs- und Überwachungsfunktionen. Mit der Kopierfunktion lassen sich Parametereinstellungen in der Bedieneinheit speichern und komfortabel auf einen anderen Frequenzumrichter übertragen. Weitere Features sind die Hot-Plug-Fähigkeit sowie der durch die Schutzart IP66 gewährleistete Schutz vor eindringendem Staub und Wasser. Bei Einbau des Frequenzumrichters in einem Schaltschrank lässt sich die Bedieneinheit bequem von außen an die Tür des Schranks montieren und über ein Kabel mit dem Frequenzumrichter verbinden, um stets alles im Blick zu behalten.

Unvergleichliche Antriebspräzision, schnelle Drehzahlregelung, einfache Inbetriebnahme und höchste Flexibilität zeichnen die Frequenzumrichter der Serie VersiDrive i C2 von Peter Electronic aus. Die besonderen Regelungseigenschaften sowie das schnelle Ansprechverhalten garantieren in einer Vielzahl von Anwendungen einen zuverlässigen und präzisen Betrieb.

Wichtige Merkmale im Überblick:

• Feldorientierte Regelung
• Sicherheitsabschaltung nach IEC 61508 SIL2
• STO-Funktion für sichere Drehmomentabschaltung
• Automatische Energiesparfunktion
• Hohes Starmoment von bis zu 200 % mit Rückführung
• dEB (Bremsenergierückgewinnung)
• Modulares Design für einfache Instandhaltung und Erweiterung
• 3-zeilige Displayanzeige für optimalen Überblick
• Integrierte SPS-Funktionalität (10.000 Schritte)
• Übersichtliche Parameterstrukturierung sortiert nach Funktionsgruppen
• Individuell belegbare Digitaleingänge
• Sensorlose Vektorregelung
• Integrierter Brems-Chopper
• Integriertes EMV-Filter
• CANopen integriert (Master und Slave-Funktion)
• 150 % Überlast für 60 s (Heavy Duty)
• Frei einstellbare Anlaufkurve mittels Zwischenpunkten
• Integrierte PID-Regelung
• Integrierte Modbus-Schnittstelle RS485
• Weitere Feldbusse optional wie Profibus, EtherNet/IP, Modbus®/RTU, Modbus®/TCP
• Einfache Positionierfunktion
